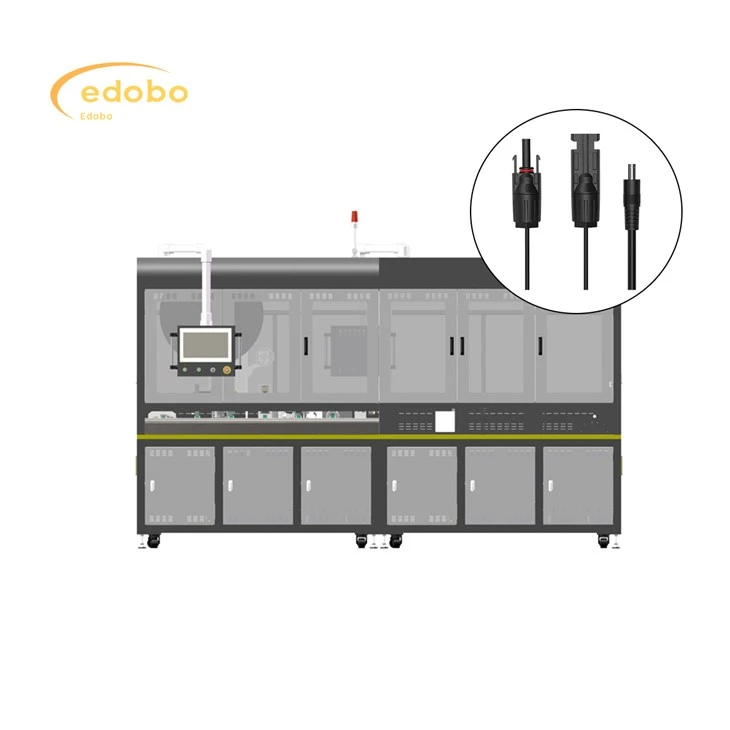

Sólarplötu mótum kassinn Crimping Machine

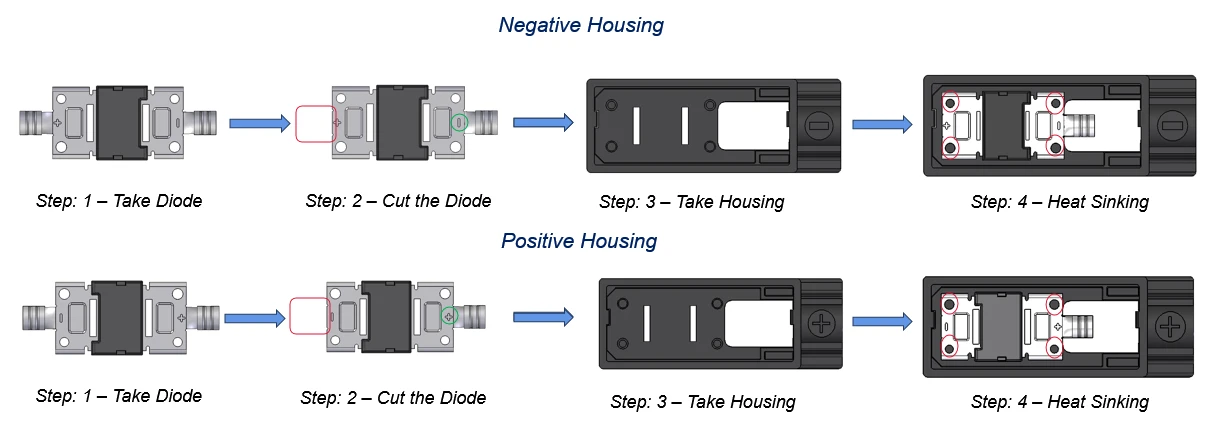

1. Taktu díóða:

Rekstraraðili (eða pick-og-place vél í hálf-sjálfvirkri uppsetningu) sækir díóða.

2. Kaupið díóða:

Leiðbeiningar díóða (málmvírin sem nær frá díóða líkamanum) eru snyrt að réttri lengd. Myndin sýnir rauðar útlínur, hugsanlega þar sem skurðinn á sér stað. Nákvæm skurð er lykilatriði til að tryggja rétta passa og rafmagns snertingu.

3. Taktu húsnæði:

Viðeigandi húsnæði (annað hvort „neikvæða húsnæðið“ eða „jákvæða húsnæði“) er sótt.

4. Hitið sökkva:

Snyrt díóða er sett inn í húsið. Rauðu hringirnir gefa líklega til kynna snertipunkta þar sem díóða leiðir hafa rafmagns snertingu við málmhluta innan hússins. Þetta skref veitir einnig hita sökkvingu - Flytja hita frá díóða.

Skolun: Ferlið er greinilega aðskilið í „neikvætt húsnæði“ og „jákvætt húsnæði“ skref, sem gefur til kynna að pólun díóða (jákvæð og neikvæð skautanna) sé mikilvæg. Húsin eru hönnuð á annan hátt til að tryggja að díóða sé rétt sett inn.

Rafmagns snertingu: Skrefið „hitaskipti“ felur í sér að díóða leiðir hafa rafmagns snertingu við leiðandi þætti innan hússins. Þetta er nauðsynlegt fyrir Junction Box að virka rétt.

Gæðaeftirlit:

Sjónræn skoðun á díóða fyrir og eftir að hafa skorið.

Athugaðu pólun díóða.

Tryggja rétta innsetningu og sæti díóða innan hússins.

Hugsanlega rafmagnsprófun til að sannreyna tenginguna.

Frekari samsetning: Þetta er aðeins einn hluti af heildar mótum kassasamstæðunnar. Eftir þessa samþættingu díóða væru frekari skref, svo sem:

Tengja innri raflögn.

Festið Junction Box við sólarplötuna.

Potta eða innsigla gatnamótakassann til að verja hann fyrir umhverfinu.

Bæta við kapalkirtlum eða tengjum.

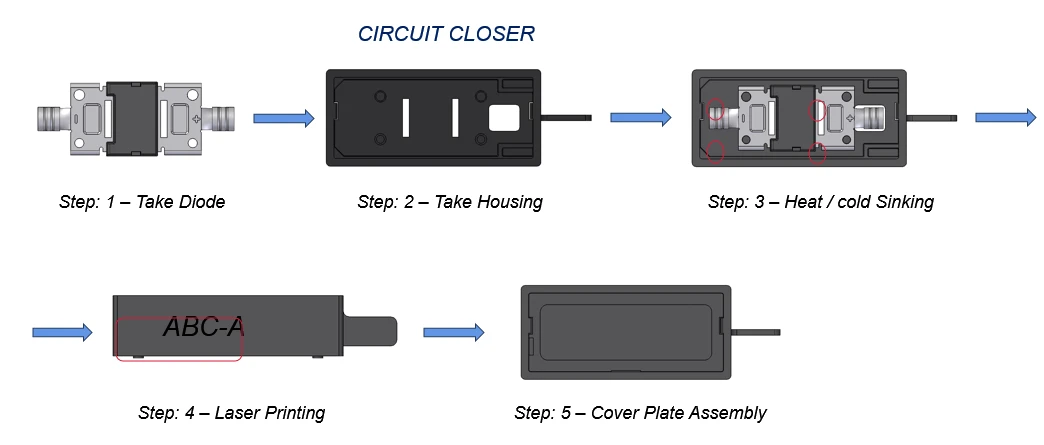

Skref 1: Taktu díóða:

Díóða er sótt (annað hvort handvirkt eða með sjálfvirku kerfi).

Skref 2: Taktu húsnæði:

Viðeigandi húsnæði

Skref 3: Hiti / kaldur sökkvandi:

Þetta skref sameinar nokkrar aðgerðir:

Innsetning díóða: Díóða er sett í húsið.

Rafmagnstenging: Leiðbeiningar díóða hafa samband við leiðandi þætti innan hússins.

Skurður: Leiðir díóða þurfa ekki lengur að klippa.

Skref 4: Laserprentun:

Húsnæðið er merkt með því að bera kennsl á upplýsingar (td „ABC-A“) með því að nota leysirprentunar-/leturgröftkerfi.

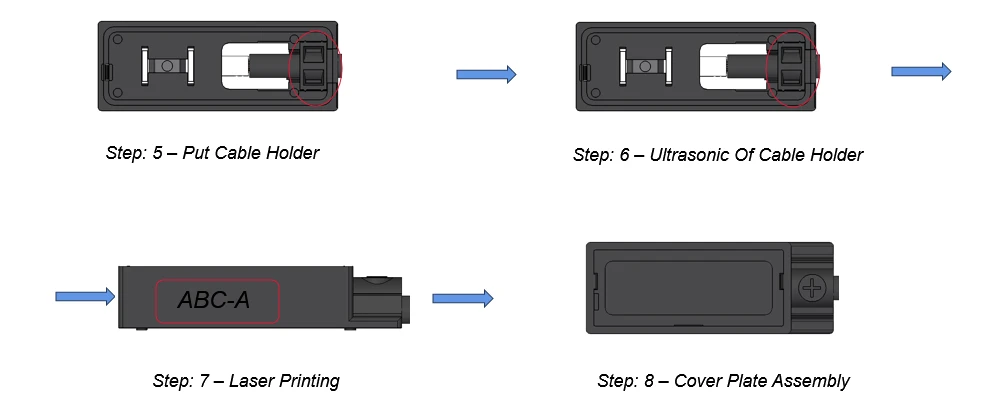

Skref 5: Cover Plate Assembly:

Kápaplötan er fest við húsið og umlykur innri íhlutina.

1.. Hráefnin sem krafist er til framleiðslu á þessum búnaði eru: Mið neikvæður kassalíkami og samsvarandi einingar (slöngur), þrýstingsblokkir, snúrur með tengi sett upp.

2. Virkni

① Sjálfvirk fóðrun miðlæga neikvæða kassans. Sjálfvirk fóðrun einingarinnar. Samsetning og hnoðun einingarinnar með kassalíkamanum. Rafmagnsárangurspróf millistigsins, kóðun. Sjálfvirk losun.

② (jákvæður og neikvæður kassalíkaminn) Handvirk snúru hnoð, sjálfvirk kapalstríp, hnoð (með þrýstingskynjara), lóða, CCD sjónræn skoðun, sjálfvirk uppsetning þrýstingsblokkar, sjálfvirk ultrasonic suðu, sjálfvirk rafmagnsprófun, sjálfvirk kóðun, sjálfvirk losun.

3.. Kröfur um búnað

① Allir hlutar sem komast í snertingu við hráefni skulu vera fágaðir til að tryggja að yfirborð hráefna sé ekki skemmt, rispað eða skrapað.

② Gakktu úr skugga um þjöppunarhlutfall á hnoð.

③ Ultrasonic suðu á þéttingarblokkinni hefur tengingarkraft hvorki meira né minna en 350 N

④ Rafmagnsmæling og samþætting kóða gagna. ⑤c/t: 4 sekúndur.

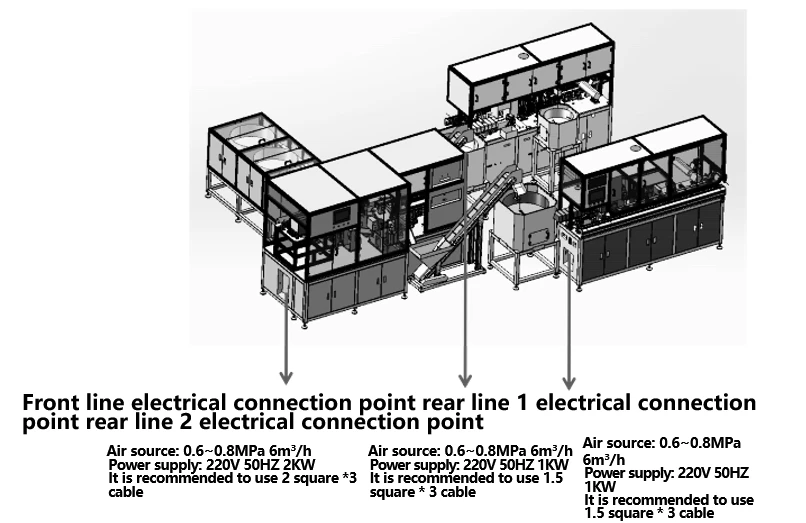

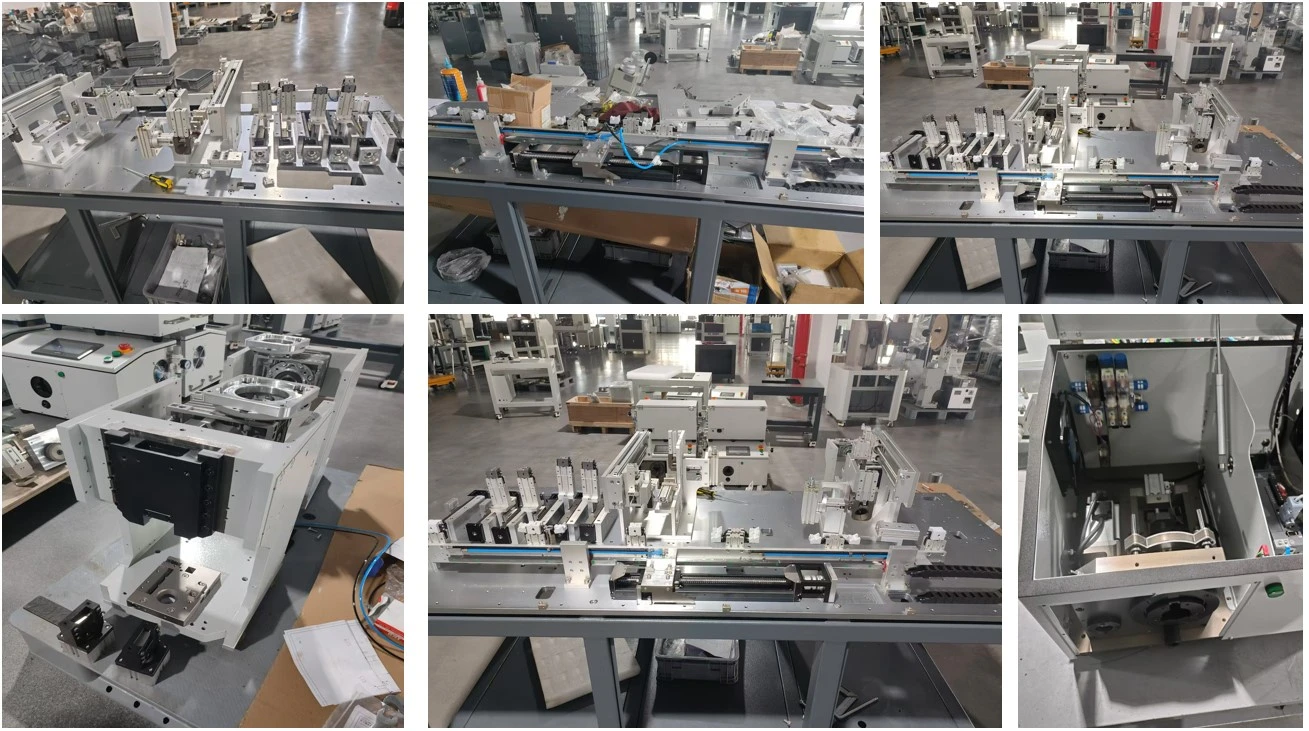

1. Framleiðslan er hentugur fyrir sjálfvirka vinnslu ljósgeislasnúru. Framleiðslulínan rennur frá vinstri til hægri og getur náð vírstrippi, endanlegum kremping, CCD uppgötvun, tengiþræði, hnetu snúningur, crimping Junction Box, CCD uppgötvun

2. Gildandi þvermál vírs: 4mm²

3. Línulengd: 15 0 mm -600 mm, umburðarlyndi ± 0,002 * l +1 mm;

4. Peel lengd svið: 1-9 mm;

5. Framleiðslu taktur: meiri en eða jafnt og 4 sekúndur;

6. Stærð hýsingar: 1200 × 4000 × 2400mm

7. Stýrikerfi manna: Snerta skjáviðmótið er einfalt og skýrt, sem gerir kleift að stjórna rekstri vélarinnar. Auðvelt er að stilla og geyma allar færibreytur og notkunarleiðbeiningarnar birtast á leiðandi og einfaldan hátt með myndum. Það kemur með 4- stigs lykilorðsverndaraðgerð (með heimildum skipt í rekstraraðila, gæðaeftirlit, tæknimann og stjórnanda), bilunarljós og samhæfingu bilunarkóða til viðhalds, að ná auðveldu viðhaldi og lækkun kostnaðar;

8. Flestar vinnustöðvar nota þroskaðar vörur til að samþætta til að tryggja stöðugleika vöru;

9. Að nota Servo mótor stjórnkerfi til að tryggja nákvæmni vöru;

10. Forritið getur geymt allt að 100 skrár og hægt er að nálgast það með því að velja forritanúmerið. Gagnagrunnsþjónninn safnar framleiðslugögnum og skipuleggur gæði fyrir framleiðslulínuna, sem gerir það þægilegt fyrir efri kerfið (MES eða ERP) að vinna úr gögnum og rekja vinnslu gögn við vöruframleiðslu í gegnum netið;
