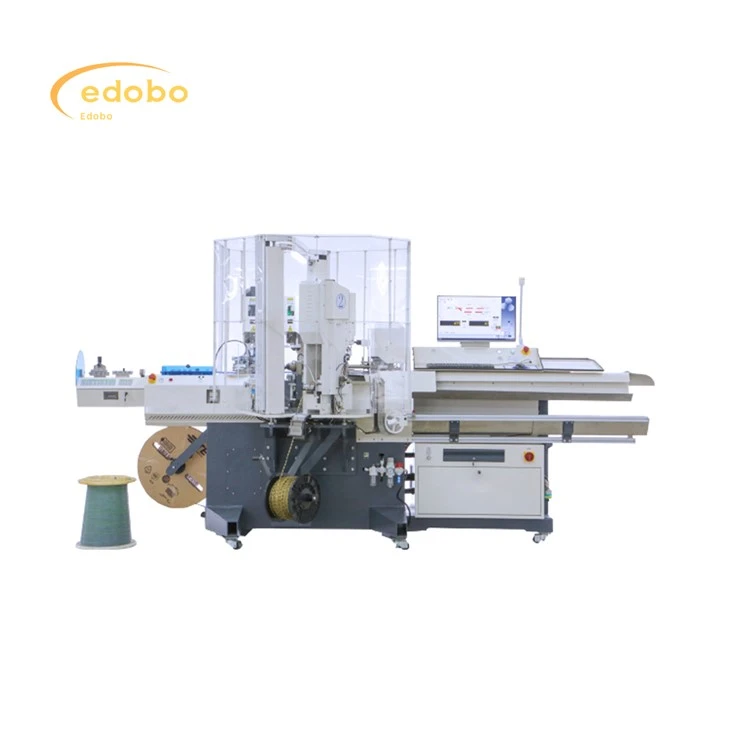

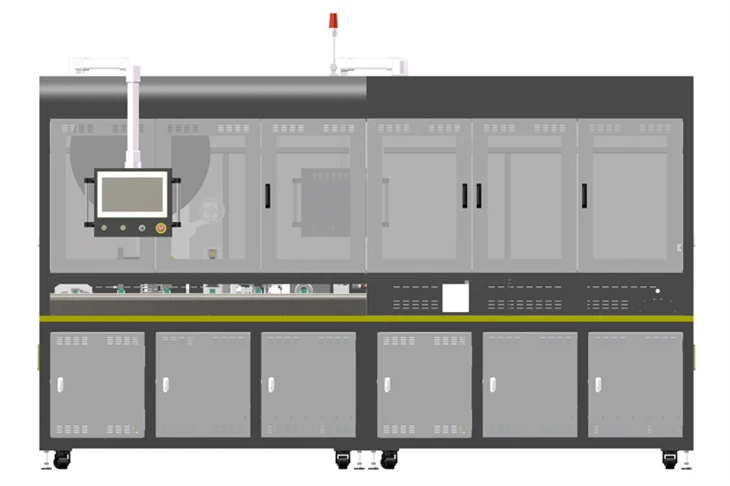

Sólarpallur MC4 tengingarlínu framleiðslulína

Samsetning jákvæðra og neikvæðra tengi

Neikvæð stöng (kvenkyns tengi):

1. Taktu húsnæði (kvenkyns tengi):Byrjaðu á kvenkyns tengihúsinu.

2.O-hringinn í húsnæði (kvenkyns tengi):Settu O-hringinn í kvenhúsið.

3. Settu upp grommet og collet (kvenkyns tengi):Settu saman grommet og hollet fyrir kvenkyns tengið.

4. Placing grommet samsetning í húsnæði (kvenkyns tengi):Settu saman samsettan grommet og hollet í kvenhúsið.

5.Cap samsetning (kvenkyns tengi):Festu hettuna við kvenkyns tengihúsið.

Jákvæð stöng (karlkyns tengi):

1. Taktu húsnæði (karlkyns tengi):Byrjaðu á karlkyns tengihúsinu.

2. Settu upp grommet og collet (karlkyns tengi):Settu saman grommet og hollet fyrir karlkyns tengið.

3. Placing grommet samsetning í húsnæði (karlkyns tengi):Settu saman samsettan grommet og hollet í karlhúsið.

4.Cap samsetning (karlkyns tengi):Festu hettuna við karlkyns tengihúsið.

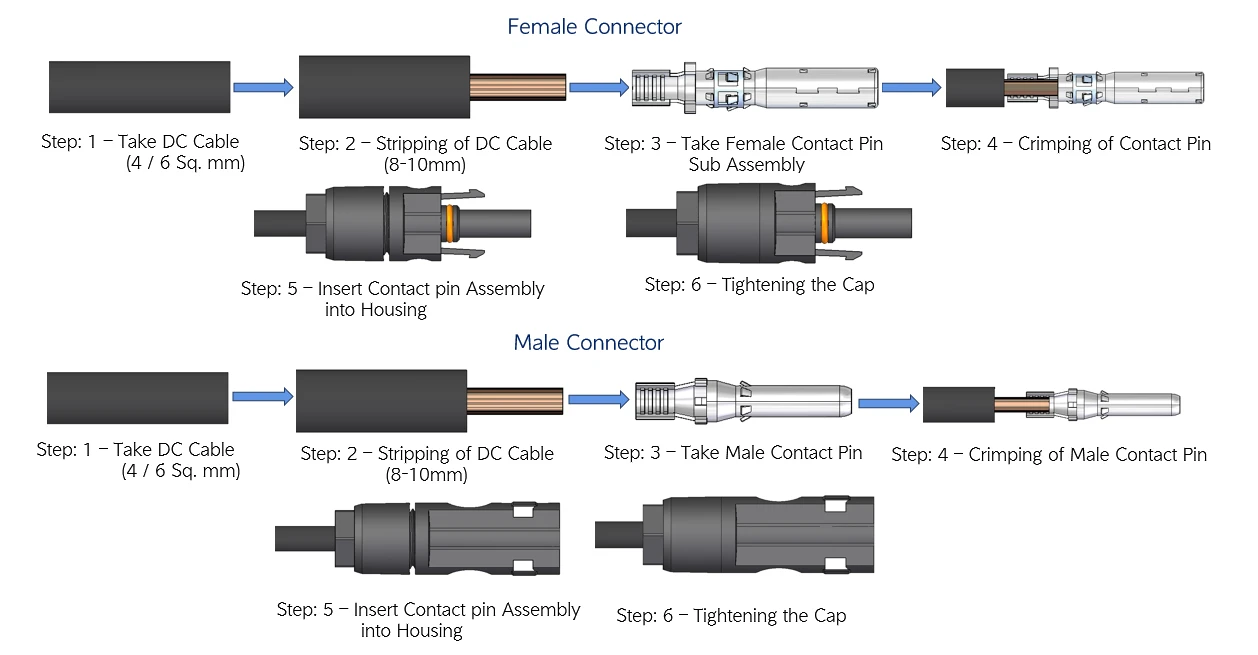

Í flugstöðinni er aðallega með eftirfarandi skref:

2. Taktu DC snúru:Undirbúðu DC snúru.

2. Farið snúruna:Ræmdu lengd einangrunar frá DC snúrunni (vír).

3. Valaðu snertingarpinnann:Taktu kvenkyns eða karlkyns snertingarpinna samsetningu

4. Miskaðu snertipinnann:Settu svipaða vírinn í snertispinnann og notaðu kremmingartæki til að festa snertipinnann á öruggan hátt við vírinn.

5.IST í húsnæði:Settu krumpaða snertispinnasamstæðuna í tengihúsið.

6. Hreinsaðu hettuna:Festu hettuna á húsið til að klára tengið.

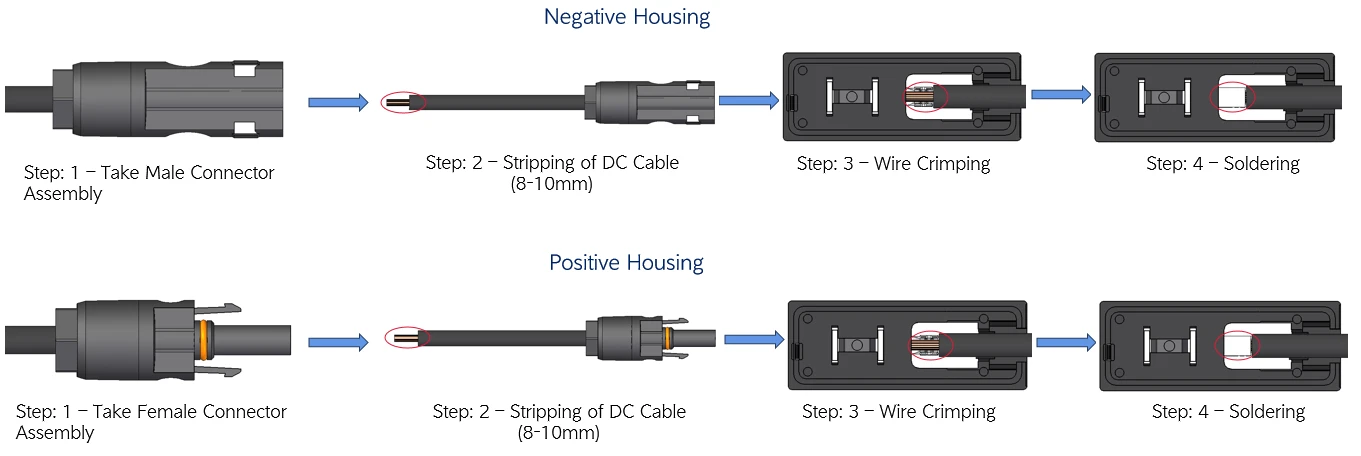

Vírinn er beinlínis kraminn í gatnamótakassann:

Taktu tengibúnað:Taktu karl eða kvenkyns tengi.

Ræmdu snúruna:Strip 8-10 mm af einangrun frá DC snúrunni.

Vírstrengur:Crimp The Stripped Wire beint í Junction Box. Junction kassinn mun hafa innri skautanna (oft málmflipa eða tengi) sem eru hannaðir til að taka á móti og halda vírnum á öruggan hátt.

Lóðun (fast):Lóðið tenginguna. Lóðmálmur mun bæta við viðbótarstyrk og hjálpa til við að koma í veg fyrir tæringu í tengingunni.

1. Þessi framleiðslulína er aðallega notuð við eftirfarandi ferla: snúruhleðslu, kapalfyrirkomulag, snúrufóðrun og rétta, kapalskurð, snúru krampa, sjónræn skoðun, innsetning á tengi, skrúfun á tengi osfrv.

2.. Nauðsynlegir aflgjafar eru rafmagn og þjappað loft. Hver vinnustöð og færiband vinnur saman í nærri því að verða ein.

3. Aðalefnið sem notað er við framleiðslu á allri vélinni er soðið og allir hlutar sem eru tilhneigðir til tæringar eru gefnir yfirborðsmeðferðir eins og málun og rafhúðun til að tryggja enga tæringu og gott útlit á ábyrgðartímabilinu eða jafnvel lengur.

4.. Búnaðarhönnunin telur að fullu vinnuvistfræði og öryggi verksmiðju. Búnaðurinn getur sjálfkrafa talið framleiðsluframleiðsluna.

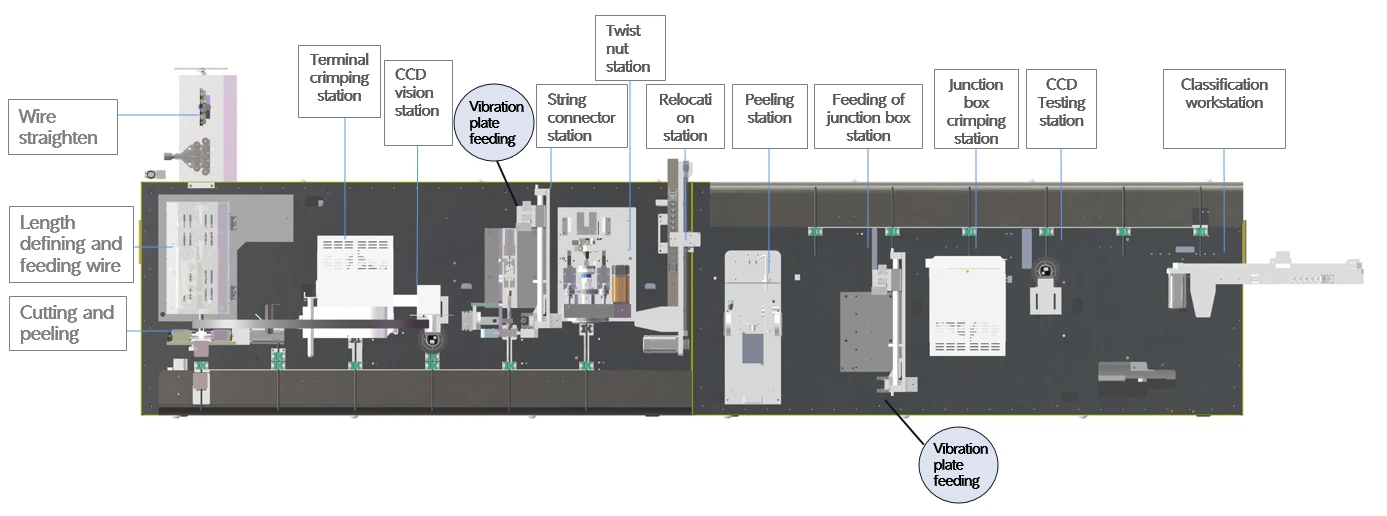

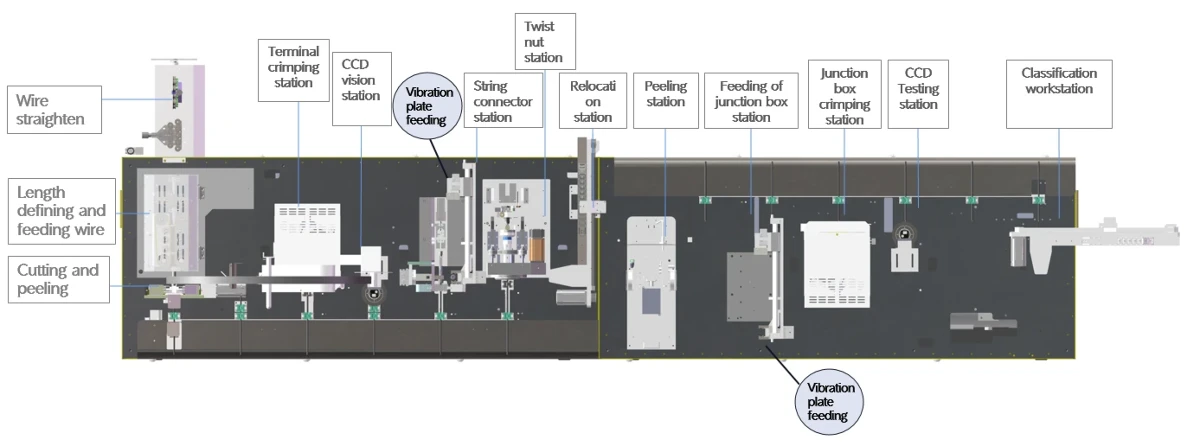

1. Framleiðslan er hentugur fyrir sjálfvirka vinnslu ljósgeislasnúru. Framleiðslulínan rennur frá vinstri til hægri og getur náð vírstrippi, endanlegum kremping, CCD uppgötvun, tengiþræði, hnetu snúningur, crimping Junction Box, CCD uppgötvun

2. Gildandi þvermál vírs: 4mm²

3. Línulengd: 15 0 mm -600 mm, umburðarlyndi ± 0,002 * l +1 mm;

4. Peel lengd svið: 1-9 mm;

5. Framleiðslu taktur: meiri en eða jafnt og 4 sekúndur;

6. Stærð hýsingar: 1200 × 4000 × 2400mm

7. Stýrikerfi manna: Snerta skjáviðmótið er einfalt og skýrt, sem gerir kleift að stjórna rekstri vélarinnar. Auðvelt er að stilla og geyma allar færibreytur og notkunarleiðbeiningarnar birtast á leiðandi og einfaldan hátt með myndum. Það kemur með 4- stigs lykilorðsverndaraðgerð (með heimildum skipt í rekstraraðila, gæðaeftirlit, tæknimann og stjórnanda), bilunarljós og samhæfingu bilunarkóða til viðhalds, að ná auðveldu viðhaldi og lækkun kostnaðar;

8. Flestar vinnustöðvar nota þroskaðar vörur til að samþætta til að tryggja stöðugleika vöru;

9. Að nota Servo mótor stjórnkerfi til að tryggja nákvæmni vöru;

10. Forritið getur geymt allt að 100 skrár og hægt er að nálgast það með því að velja forritanúmerið. Gagnagrunnsþjónninn safnar framleiðslugögnum og skipuleggur gæði fyrir framleiðslulínuna, sem gerir það þægilegt fyrir efri kerfið (MES eða ERP) að vinna úr gögnum og rekja vinnslu gögn við vöruframleiðslu í gegnum netið;
