Framleiðslubúnaður fyrir sólarplötu

Framleiðslulína sólarpallborðsins okkar er með yfirgripsmikið úrval af sjálfvirkum búnaði og vinnur saman að því að skila mjög skilvirku ferli. Kerfið byrjar með fastri lengd vírfóðri og dreifir vír á nákvæmum lengd. Vírfóðrari (flutning), notar klemmur og flytur síðan skera vír milli vinnustöðva. Þessar stöðvar fela í sér skurðar- og flögunarvél til að fjarlægja einangrun, kremmingarvél til að festa tengi og valfrjálsar greiningarstöð fyrir gæðastærð fyrir gæðatryggingu. Vírfóðrari (flutningur) heldur áfram að færa tengibúnaðinn að hluta saman að tengibúnaðinum og hnetu snúningsvélinni, sjálfvirku lokasamsetningarskrefin. Sérsniðin kapalstrippvél útbúar snúrur með því að fjarlægja ytri jakkann. Ferlið lýkur með offline flokkunarvél, sem sjálfkrafa raða fullum tengdum tengjum, aðgreinir góðar (allt í lagi) vörur frá gallaðri (ng) einingum, sem tryggir aðeins hágæða tengi yfirgefa framleiðslulínuna. Þessi samþætta, sjálfvirka nálgun bætir framleiðsluhraða verulega, dregur úr handvirkri meðhöndlun og lágmarkar hættuna á villum.

Hringdu í okkur

Lýsing

Tæknilegar þættir

Solar Panels Production Automatic Trimming

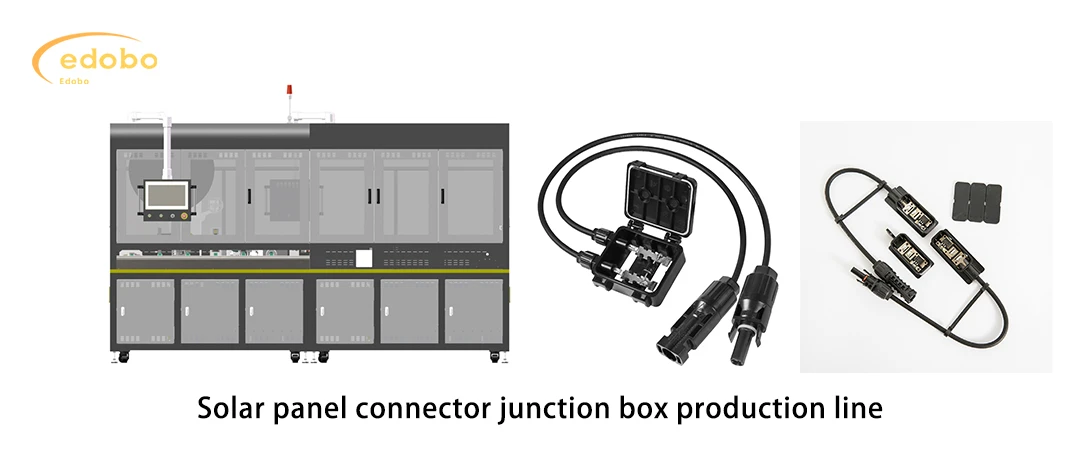

Solar panel connector junction box production line

produc features

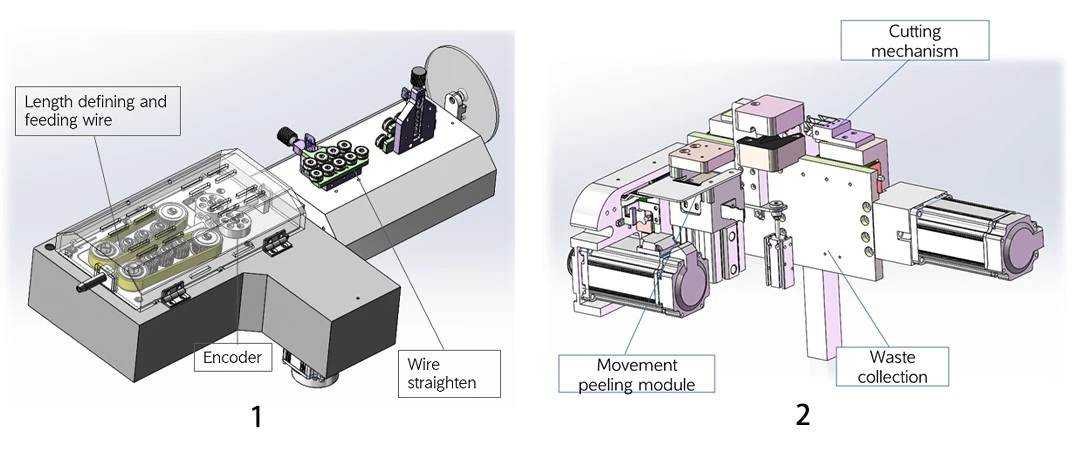

Fixed Length Wire Feeder

1. Farið lengd vírfóðrari:Tryggir nákvæmar og stöðugar lengdir vír fyrir bestu vinnslu.

Að nota fullkomlega servókerfi og lokaða lykkju vinnslu til að tryggja stöðugleika skurðarlengdarinnar;

2. Kúra og flögnun vél:Sjálfvirkar skurðar og strippi einangrunar, undirbúa vír fyrir krampa.

Þegar þú flettir, ekki klóra eða skera koparvírinn; Flögnun og húð

Búin með sorphýsakerfi til að safna og vinna úr skurðarþráðarhúðinni.

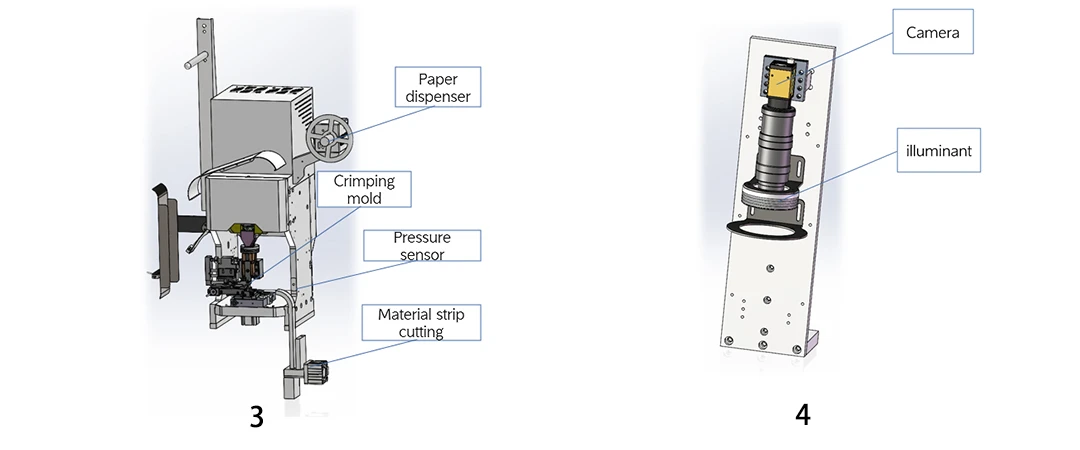

Crimping machine

3. Meikning vél:Stöðin lýkur aðallega krampa skautanna og vír. Krafturinn samþykkir servakerfi með kremmandi nákvæmni ± 0. 02mm;

Vinnustöðin er búin með OES þrýstingseftirliti til að greina gæði krumpa;

4. MCRIMP Stærðagreiningarstöð (valfrjálst):Veitir gæðaeftirlit með því að sannreyna víddir um krempa og tryggja stöðuga frammistöðu.

Einingin samþykkir sjónkerfi til að skoða aðallega útlit útsettra koparvíra, koparvírstrengju, osfrv.

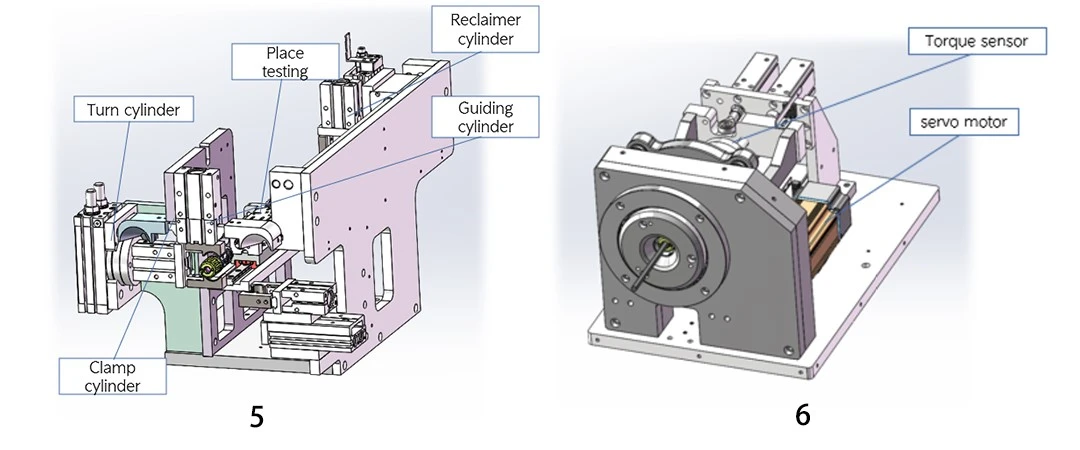

Connector threading machine and nut twisting machine

5. Tengdu þráðavél:Sjálfvirkni ferlið við að setja vír í tengihús.

Stöðin lýkur aðallega virkni þess að setja snúrur með krumpuðum skautunum í tengi;
Stöðin er búin á staðskynjara til að greina hvort skautanna sé rétt sett inn;

6. Hnett snúningsvél:Festar hnetur á öruggan hátt á tengi og klára samsetninguna.

Stöðin er búin með staðsetningarskynjara til að greina hvort tengið er sett á sinn stað;
Búin með togskynjara sem getur greint umfang togsins í rauntíma

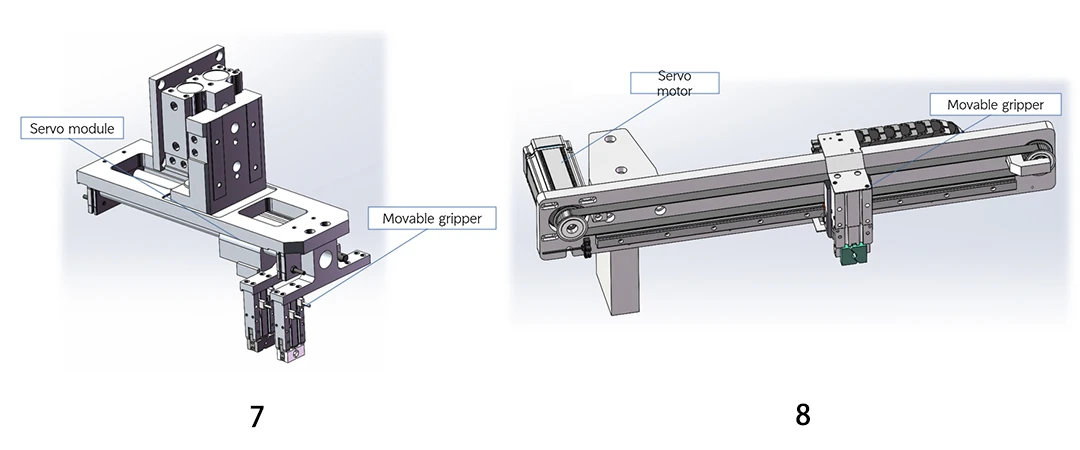

Wire transfer clamp

7. RECOCATION STATION:Stöðin lýkur aðallega flutningi víra til að auðvelda vinnslu hins endans.

8.flokkunarvél:Sjálfkrafa flokkar fullunnar vörur, aðgreinir góðar (allt í lagi) frá gallaðri (ng) einingum.

Vinnustöðin lýkur aðallega offline vöru;
Notkun servó mótora getur aðskilið gallaðar vörur frá góðum vörum;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Lögun	Forskrift
Vinnslu svið	Sérsniðnar festingarstöðvar byggðar á tengi líkaninu
Framleiðslu getu	15-20 stk/mín
Virka	Fullkomlega sjálfvirk samsetning allra tengihluta
Rekstrarhiti	0-40 gráðu (32-104 gráðu f)
Rakastig	40%-80%
Hlutfall vöru	Meiri en eða jafnt og 99%
Loftþrýstingur	0.
Aflgjafa	AC 220V/50Hz
