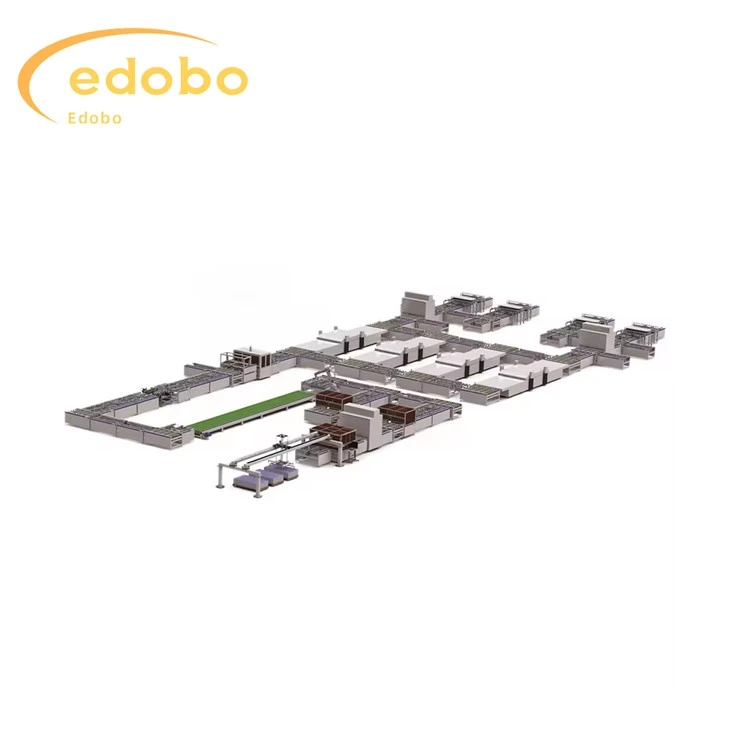

100MW-600MW Solar Pv Module framleiðslulína

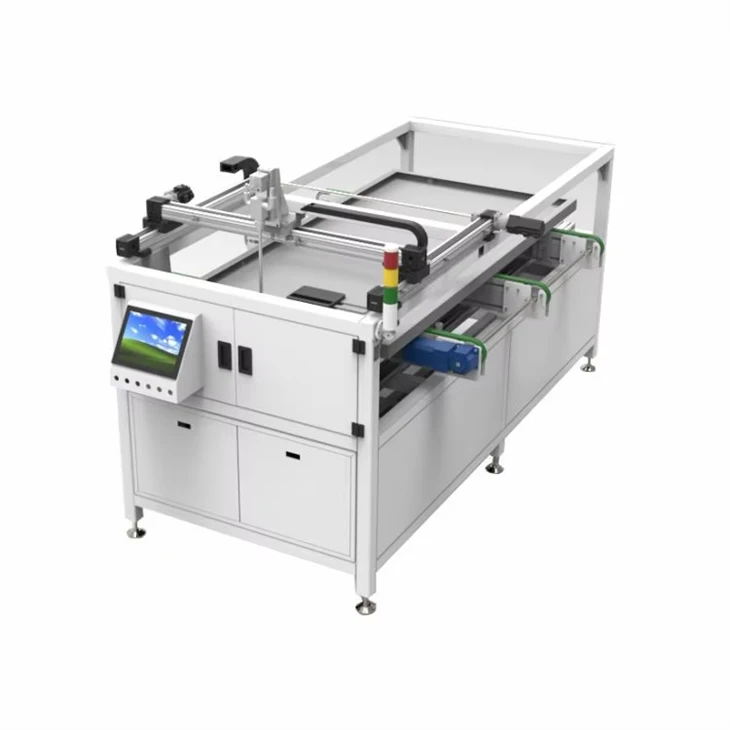

Leggja upp (vélræn gerð)

1. Fóðrunaraðferðin er stutt inn og lengi út og búnaðaraðgerðin er að raða þeim í samsvarandi röð. Langhlið rafhlöðustrengsins er samsíða langhlið íhlutans. Hægt er að nota staðbundið innsetningarkerfi til að raða íhlutum í 96, 72 og 60 stykki og hefur vélræna aðlögunaraðgerð.

2. Fáðu rafhlöðustrengi sjálfkrafa, taktu rafhlöðustrengi í vélrænar stöður og réttaðu glerið fyrirfram

3. Fáðu gler og EVA frá framleiðslulínunni. Taktu rafhlöðustrenginn úr vélrænni stöðu. Settu rafhlöðuna í röð á EVA í samræmi við jákvæðu og neikvæðu rafskautin. Eftir að hafa lokið öllum aðgerðum gefur íhluturinn út.

4. Rafhlöðustrengurinn er staðsettur með sjónrænni staðsetningu, ljósleiðarastaðsetningu og vélrænni staðsetningu.

1. Vélin samþykkir samstillt belti, knúið áfram af servómótor, og stýrt af línulegri stýribraut, sem hefur kosti nákvæmrar staðsetningar, stöðugrar notkunar og hraðans.
2. Sogskálinn er úr pólýúretani og mun ekki skilja eftir sig nein merki á rafhlöðustrengnum eftir sog.
3. Vélin er búin afl- og gasvörn.
4. Vélin er fullsjálfvirk og þarfnast ekki handvirkrar inngrips.
5. Staðsetningarnákvæmni rafhlöðustrengsins er ± 0,3 millimetrar
6. Sex rafmagnssnúrur með 1-10 millimetrum millibili
7. Samhæft við marga rafhlöðustrengi, stærð 156/182/210, 6-12 stykki
8. Helstu sólarsellufingurinn er samhæfður 2/3/4/5 fingrum

(1) Framleiðslugeta: 100MW-600MW/ári.
(2) Aflþörf búnaðarins er 380V (þriggja fasa fimm víra kerfi) og aflþörfin er að finna í búnaðarbreytum hverrar einingu. Raflínustillingin verður veitt sérstaklega af fyrirtækinu okkar.
(3) Þjappað loftþörf fyrir búnaðinn er 0.6-0.8MPa, þurrt, hreint og uppfyllir kröfur sjálfvirkra framleiðslulína; Rykagnir Minna en eða jafnt og 1um, vatnsþrýstingsdöggmark Minna en eða jafnt og -40 gráðu, olía (þar með talið gufa) Minna en eða jafnt og 0.1mg/;
(4) Hreinleiki lofts í verksmiðjunni skal ekki vera minna en 300000 stig (ISO flokkur 8);
(5) Flutningshraði flutningsbúnaðar: Sendingartíminn er minni en 22 sekúndur, sem uppfyllir kröfuna um 500MW/ár framleiðslugetu. Öll línan notar hraðastjórnun með breytilegri tíðni, með aðalhraðastjórnunartíðni stillt á 30HZ og hraðastjórnunarsviðið 0-50HZ (sérstakur hraði er að finna í búnaðarbreytum hverrar einingar);
(6) Ytri mál flutningslínu: Þessi búnaður er óstöðluð tæki og endanleg útlitsmynd verður veitt af Edobo Solar;
(7) Hæð samsetningarlínu og stillingarsvið: Það er ákveðinn hæðarmunur á einstökum búnaði og flutningseiningunni. Fyrir nákvæmar ytri mál, vinsamlegast skoðaðu tæknilegar breytur einstakra búnaðar; Hæð flutningseiningarinnar er almennt 950 mm ± 30 mm;
(8) Hægt er að stilla flutningslínuna og búnaðarsviðið á milli lengdarhluta (1650mm-2600mm) * breiddar (950mm-1500mm), sem gerir flutning á íhlutum kleift með ýmsum lagskipunaraðferðum.
(9) Flutningslínan er slétt og offsetstærðin er minni en 10 mm;
(10) Þegar búnaðurinn starfar eðlilega er bilunartíðni íhluta af völdum búnaðarins og flutningslínanna minni en 1/1000;
(11) Hljóðstig við notkun búnaðar Minna en eða jafnt og 72dbA (að undanskildum þjöppudælum)

1. Fruman samþykkir CCD sjónræna staðsetningu, sem hefur kosti mikillar nákvæmni og stöðugleika;
2. Búnaðurinn getur sjálfkrafa tekið á móti, sjálfkrafa skipulagi og sjálfkrafa flutt út hluti og skipulag er nákvæm staðsetning;
3. Sogskálinn er úr innfluttu kísillefni, sem mun ekki skilja eftir sig merki á yfirborði rafhlöðunnar;
4. Samþykkja þriggja ása vélrænni hreyfiham (snúist 180 gráður);
5. Hliðarhreyfingin samþykkir línulega mótor mát, sem hefur kosti hraða hreyfingarhraða, mikillar endurtekinnar staðsetningarnákvæmni og stöðugrar frammistöðu, sparar heildarslagtímann;
6. Langa og stutta brún breyting aðlögun samþykkir fljótur læsa vélbúnaður, aðlögun fljótt, einfalt, þægilegt og áreiðanlegt;
